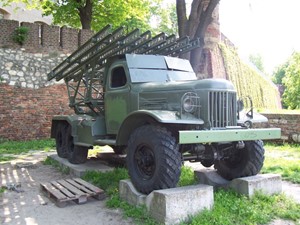

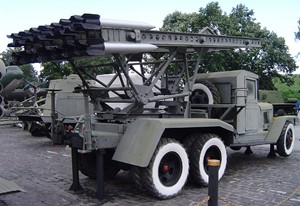

БМ-13БМ-13 — советская боевая машина реактивной артиллерии периода Великой Отечественной войны, наиболее массовая и знаменитая советская боевая машина (БМ) этого класса. Наиболее широко известна под народным прозвищем «Катюша». Первые две пуско вые установки БМ-13 на шасси машин ЗИС были изготовлены 27 июня 1941 года в Воронеже, на заводе имени Коминтерна Оружие относительно простое, состоящее из рельсовых направляющих и устройства их наведения. Для наводки были предусмотрены поворотный и подъёмный механизмы и артиллерийский прицел. В задней части машины находились два домкрата, обеспечивающие бо́льшую устойчивость при стрельбе. На одной машине могло размещаться от 14 до 48 направляющих. Корпус реактивного снаряда (ракеты) представлял собой сварной цилиндр, поделённый на три отсека — отсек боевой части, двигательный отсек (камера сгорания с топливом) и реактивное сопло. Снаряд РС-132 для установки БМ-13 имел длину 0,8 метра, диаметр 132 миллиметра и весил 42,5 кг. Внутри цилиндра с оперением находилась твёрдая нитроцеллюлоза. Масса боевой части — 22 кг. Масса взрывчатого вещества 4,9 кг — «как шесть противотанковых гранат». Дальность стрельбы — до 8,5 км. Снаряд М-31 для установки БМ-31 был 310 мм в диаметре, он весил 92,4 кг и содержал 28,9 кг взрывчатки. Дальнобойность — 13 км, продолжительность залпа у БМ-13 (16 снарядов) — 7 — 10 секунд, у БМ-8 (24 — 48 снарядов) — 8 — 10 секунд; время заряжания — 5 — 10 минут у БМ-31-21 (12 направляющих) — соответственно 7 — 10 секунд и 10 — 15 мин. Запуск производился рукояточной электрокатушкой, соединённой с аккумуляторной батарей и контактами на направляющих — при повороте рукоятки по очереди замыкались контакты и в очередном из снарядов срабатывал пусковой пиропатрон[2]. Крайне редко при большом количестве направляющих на установке применялись две катушки одновременно. В отличие от немецкого Nebelwerfer, представляет собой площадное оружие низкой точности с большим разбросом снарядов по местности. Вследствие этого точные удары, как у Nebelwerfer, наносить было бессмысленно. При вдвое меньшем, чем у ракеты Небельверфера заряде ВВ, поражающее воздействие на небронированную технику и живую силу было намного сильнее, чем у Небельверфера. Это было достигнуто путём увеличения газового давления взрыва из-за встречного движения детонации. Подрыв ВВ осуществлялся с двух сторон (длина детонатора была лишь немного меньше длины полости для ВВ) и когда две волны детонации встречались, то газовое давление взрыва в месте встречи резко возрастало, вследствие этого осколки корпуса имели значительно большее ускорение, разогревались до 600 — 800 °C и имели хорошее зажигающее действие. Кроме корпуса разрывалась ещё и часть ракетной камеры, раскалявшейся от горевшего внутри пороха, это увеличивало осколочное действие в 1,5 — 2 раза по сравнению с артиллерийским снарядами аналогичного калибра. Именно поэтому возникла легенда о «термитном заряде» в боеприпасах «Катюш». «Термитный» заряд испытывался в Ленинграде весной 1942 года, но оказался излишним — после залпа «катюш» и так всё горело. (из сборника «Гвардии „катюша“»). Совместное применение десятков ракет одновременно также создавало интерференцию взрывных волн, что ещё более усиливало поражающий эффект.
